Jak prawidłowo zmierzyć i określić wymagany rozmiar opaski węża?

W zastosowaniach przemysłowych, motoryzacyjnych, rolniczych, a nawet w codziennym gospodarstwie domowym, zacisk węża (znane również jako bębenki lub zaciski na węże) to podstawowe elementy zapewniające szczelne, bezpieczne i niezawodne działanie systemów przesyłu cieczy lub gazu. Jednak wiele wycieków i awarii wynika często z niewłaściwej eksploatacji zacisk węża wybór rozmiaru.

Dlaczego dokładny pomiar jest kluczowy?

Podstawową zasadą wyboru rozmiaru opaski zaciskowej jest upewnienie się, że wymagana średnica mieści się w minimalnym i maksymalnym zakresie zacisku opaski, najlepiej w środku tego zakresu.

Za mały: Zacisku nie można zamontować ani dokręcić, co prowadzi do nieprawidłowego montażu.

Za duży: Nawet po dokręceniu do granic możliwości obejma nie może zapewnić wystarczającego ciśnienia promieniowego, co skutkuje słabym uszczelnieniem, wyciekami ciśnienia w układzie lub odłączeniem węża.

Nadmiernie ciasne lub luźne: Nawet jeśli może zacisnąć, wpływa to na równomierność momentu obrotowego i siły zaciskania opaski, potencjalnie powodując miejscowe uszkodzenie węża lub długotrwałe uszkodzenie naprężeniowe.

Prawidłowe kroki pomiaru rozmiaru opaski węża: Aby określić wymagany rozmiar opaski węża, należy zmierzyć średnicę zewnętrzną (OD) „zainstalowanego węża”. Należy pamiętać, że mierzonym obiektem jest wąż zamontowany na złączce lub rurze.

Krok 1: Zmierz średnicę zewnętrzną (OD) zainstalowanego węża

To najważniejszy krok.

Potrzebne narzędzia: Użyj precyzyjnej suwmiarki lub taśmy mierniczej (w przypadku węży o dużej średnicy).

Instalacja węża: Włóż całkowicie wąż (np. wąż gumowy, wąż silikonowy) do części z kolcem złączki, złączki lub rury, która ma zostać zaciśnięta.

Dokładny pomiar: Zmierz zewnętrzną średnicę węża w miejscu, w którym jest on już zamontowany na złączce i gotowy do założenia opaski zaciskowej.

Ważna uwaga: Zewnętrzna średnica węża zwiększy się po zamontowaniu na złączce. Ta rozszerzona średnica to rzeczywisty rozmiar, jaki obejma węża musi zacisnąć. Nigdy nie mierz wyłącznie zewnętrznej średnicy węża w stanie zdemontowanym.

Średni pomiar: Zaleca się pomiar średnicy w dwóch prostopadłych do siebie punktach na obwodzie i przyjęcie średniej w celu wyeliminowania niewielkich zniekształceń eliptycznych.

Krok drugi: Wybór i dopasowanie – Dopasowanie zakresu mocowania węża

Po uzyskaniu dokładnej „zewnętrznej średnicy zainstalowanego węża” następnym krokiem jest dopasowanie specyfikacji opaski węża.

Identyfikacja asortymentu produktów: Profesjonalne produkty z opaskami zaciskowymi będą wskazywać „minimalną średnicę mocowania” i „maksymalną średnicę mocowania”.

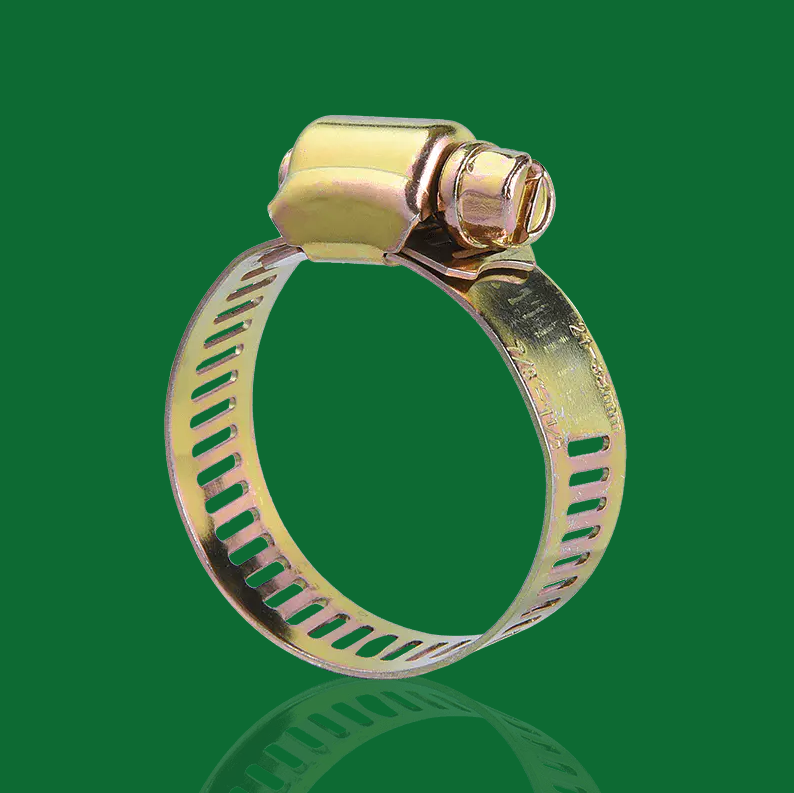

Na przykład: Zacisk węża z przekładnią ślimakową może mieć średnicę od 20 mm do 32 mm.

Zasada dopasowania: Upewnij się, że zmierzona średnica zewnętrzna zainstalowanego węża mieści się w środkowej jednej trzeciej zakresu specyfikacji wybranego opaski węża.

Jeśli zmierzona średnica wynosi 25 mm, idealna będzie obejma o średnicy 20 mm - 32 mm, ponieważ mieści się w środku, pozostawiając wystarczający margines regulacji.

Wybór zaawansowany: Biorąc pod uwagę środowisko zastosowania i typ opaski węża

Oprócz dokładnego pomiaru wymiarowego, poprawny zacisk węża dobór wymaga również uwzględnienia specyficznego środowiska zastosowania i wymagań eksploatacyjnych w celu określenia najodpowiedniejszego typu opaski zaciskowej:

Środowiska o wysokim ciśnieniu lub wysokich wibracjach:

Opis: Gdy połączenie węża musi wytrzymać wysokie ciśnienie wewnętrzne lub system narażony jest na częste wibracje mechaniczne.

Zalecany typ zacisku węża: Należy wybierać opaski zaciskowe typu T-bolt, ponieważ zapewniają one większą i bardziej równomierną siłę zacisku, zapewniając niezawodne połączenia.

Środowiska o drastycznych wahaniach temperatury:

Opis: Duże wahania temperatury roboczej systemu mogą powodować znaczne rozszerzanie i kurczenie się termiczne węża, wpływając na jego szczelność.

Zalecany typ zacisku węża: Zalecane są opaski zaciskowe o stałej sile. Zaciski te automatycznie kompensują zmiany średnicy poprzez wbudowany mechanizm sprężynowy, utrzymując stałą siłę zaciskania w całym zakresie temperatur i zapobiegając wyciekom.

Środowiska wymagające wysokiej odporności na korozję:

Opis: Ma zastosowanie w środowiskach korozyjnych, takich jak wilgoć, mgła solna, środowiska morskie lub kontakt z mediami chemicznymi.

Zalecany typ zacisku węża: Należy stosować opaski zaciskowe ze stali nierdzewnej 316. Zapewniają najwyższy poziom odporności na korozję, zapewniając, że połączenie zachowuje integralność strukturalną i funkcjonalność w trudnych warunkach.

Prawidłowy wybór rozmiaru opaski zaciskowej jest podstawą zapewnienia szczelności i bezpieczeństwa układu cieczy. Jeśli masz jakiekolwiek pytania dotyczące specyfikacji opasek do węża lub potrzebujesz niestandardowych rozwiązań, skontaktuj się z naszym profesjonalnym zespołem technicznym opasek do węży.
