Jaka jest różnica między zaciskami z pojedynczym i podwójnym uchem?

Opaski z pojedynczym uchem wykorzystują jedno ucho zaciskające do szybkiego i bezpiecznego uszczelnienia cienkościennych lub elastycznych rurek, natomiast opaski z podwójnym uchem wykorzystują dwa uszy, co zapewnia większą siłę zaciskania i lepszą stabilność w przypadku większych zastosowań lub zastosowań wymagających wysokiego ciśnienia. Wybór między nimi zależy od średnicy rury, materiału, wymagań ciśnieniowych i trwałości połączenia.

Co to jest zacisk z pojedynczym uchem?

Opaska z pojedynczym uchem — zwana także opaską na jedno ucho lub opaską typu Oetiker — to opaska ze stali nierdzewnej z pojedynczą wypukłą pętlą, czyli „uchem”, którą zaciska się za pomocą pęsety. Po ściśnięciu ucha opaska równomiernie zaciska się wokół węża lub rurki, tworząc trwałe, szczelne uszczelnienie.

Zaciski te są powszechnie stosowane w samochodowych układach chłodzenia, przewodach paliwowych, rurach medycznych i instalacjach hydraulicznych, gdzie przestrzeń jest ograniczona i preferowane jest połączenie niskoprofilowe. Gotowy zacisk leży prawie równo z wężem, dzięki czemu idealnie nadaje się do ciasnych instalacji.

Typowe specyfikacje

• Zakres średnic: typowo 8 mm do 32 mm
• Szerokość pasma: zwykle 7 mm do 8 mm
• Materiał: stal nierdzewna serii 300 w większości standardowych wersji
• Instalacja: wymaga dedykowanej szczypiec lub narzędzia do zaciskania opasek zaciskowych

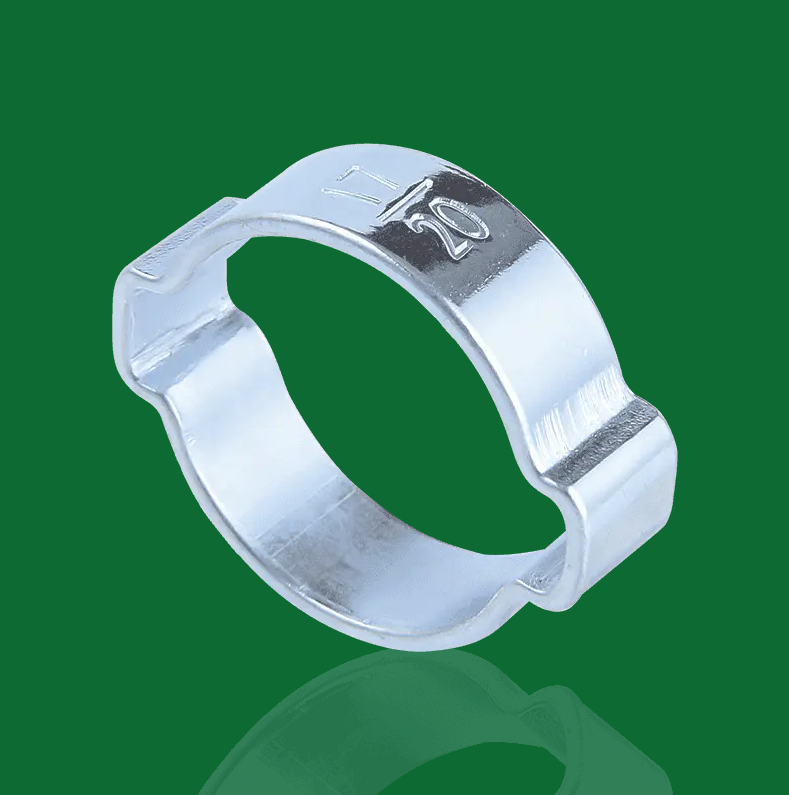

Co to jest Podwójny zacisk na ucho ?

Podwójny zacisk na ucho ma dwa uniesione uszy umieszczone symetrycznie wzdłuż opaski. Podczas instalacji oba uszy są zaciskane jednocześnie lub po kolei. Dwupunktowa kompresja rozkłada siłę zacisku bardziej równomiernie na większym obszarze, co jest szczególnie ważne w przypadku rur o większej średnicy lub sztywniejszych materiałów.

Obejmy z podwójnym uchem są często używane w osłonach osi o stałej prędkości (CV), kanałach powietrznych i przemysłowych zespołach węży, gdzie wyższy moment obrotowy lub odporność na wibracje jest wymagane. Są w stanie obsługiwać węże o średnicach, które nie byłyby odpowiednie dla konstrukcji z jednym uchem.

Typowe specyfikacje

• Zakres średnic: typowo 20 mm do 80 mm i poza nią
• Szerokość pasma: zwykle 7 mm do 13 mm
• Materiał: stal nierdzewna lub stal węglowa ocynkowana
• Instalacja: wymaga narzędzia do zaciskania z szeroką szczęką lub podwójnym uchem

Porównanie bezpośrednie

Poniższa tabela podsumowuje najważniejsze różnice pomiędzy opaskami z pojedynczym i podwójnym uchem, uwzględniając kluczowe parametry wydajności i zastosowania.

Czym różni się siła mocowania w obu konstrukcjach

Kiedy zaciśnięta jest opaska z pojedynczym uchem, całe napięcie w opasce pochodzi z jednego punktu. Opaska musi być zaprojektowana tak, aby równomiernie przenosić to napięcie na całym obwodzie węża. Działa to niezawodnie w przypadku rurek o mniejszej średnicy (zwykle poniżej 25 mm), gdzie opaska jest na tyle krótka, że ​​ciśnienie pozostaje stałe wokół całej uszczelki.

W przypadku większych średnic pojedynczy punkt naprężenia może powodować nierówne uszczelnienie – jedna strona taśmy może naciskać mocniej niż druga. Opaski z podwójnym uchem rozwiązują ten problem, dzieląc działanie zaciskające na dwa symetryczne punkty styku, co znacznie zmniejsza ryzyko nieszczelności spowodowanych nierównomiernym rozkładem ciśnienia. W przypadku zastosowań o średnicy powyżej około 30 mm, konstrukcje z podwójnym uchem są na ogół bardziej niezawodnym wyborem.

Proces instalacji i oprzyrządowanie

Obydwa typy opasek wymagają dedykowanego narzędzia do zaciskania – standardowe szczypce do opasek zaciskowych nie zapewnią niezawodnego uszczelnienia. Jednakże narzędzia różnią się geometrią szczęk.

Instalacja opaski z pojedynczym uchem

1. Przed podłączeniem złączki nasuń otwarty zacisk na wąż.
2. Wciśnij wąż całkowicie na złączkę lub złączkę.
3. Umieścić ucho nad środkiem rowka mocującego złączki.
4. Całkowicie ściśnij ucho za pomocą pęsety o wąskich szczękach, aż szczęki się zamkną.
5. Sprawdź, czy ucho jest całkowicie zapadnięte i nie ma widocznej szczeliny między nogami.

Instalacja opaski z podwójnym uchem

1. Przed montażem nasuń otwarty zacisk na wąż lub osłonę.
2. Całkowicie osadzić element na wale lub złączce.
3. Wyśrodkuj zacisk nad wargą lub rowkiem uszczelniającym.
4. Użyj narzędzia do zaciskania z szeroką szczęką lub z podwójnym uchem, aby ścisnąć oba uszy jednocześnie lub pojedynczo.
5. Sprawdź, czy oba uszy są całkowicie zaciśnięte, a opaska leży płasko na powierzchni.

Żadnego typu zacisku nie należy ponownie używać po usunięciu. Prawidłową metodą usuwania jest przecięcie opaski; próba podważenia lub rozciągnięcia zaciśniętego ucha osłabia metal i narusza integralność opaski.

Typowe scenariusze zastosowań

Tam, gdzie opaski z pojedynczym uchem Excel

• Przewody paliwowe i chłodzące samochodowe: węże o małej średnicy (zwykle 8–16 mm), w których odstęp między elementami jest minimalny
• Rury medyczne i laboratoryjne: czysta, niskoprofilowa uszczelka wymagana do rur silikonowych lub PVC
• Instalacja wodno-kanalizacyjna w budynkach mieszkalnych: Pierścienie zaciskane PEX (pokrewna konstrukcja z jednym uchem) stosowane w przewodach wodociągowych 1/2” i 3/4”
• Odwadnianie urządzeń i HVAC: węże spustowe kondensatu tam, gdzie występuje niskie ciśnienie

Gdzie Podwójny zacisk na uchos Są preferowane

• Osłony osi CV: najczęstsza aplikacja z podwójnym uchem; buty są duże, elastyczne i podlegają ciągłej rotacji i zginaniu
• Węże turbosprężarki i intercoolera: węże silikonowe o większej średnicy i umiarkowanym ciśnieniu doładowania
• Przemysłowe węże pneumatyczne i hydrauliczne: gdzie występują znaczne wibracje lub cykle termiczne
• Sprzęt rolniczy i budowlany: większe węże narażone na działanie trudnych warunków zewnętrznych

Zagadnienia dotyczące materiału i korozji

Obydwa typy zacisków są dostępne w wykonaniu ze stali nierdzewnej (najczęściej gatunku 304 lub 316) i stali węglowej ocynkowanej. W przypadku zastosowań narażonych na działanie wilgoci, soli lub chemikaliów, Zdecydowanie zaleca się stosowanie stali nierdzewnej — wersje ocynkowane mogą zacząć wykazywać korozję w ciągu 12–24 miesięcy w środowisku zewnętrznym lub morskim.

Stal nierdzewna 316 zapewnia lepszą odporność na środowisko chlorkowe (takie jak użytkowanie morskie lub przybrzeżne) w porównaniu z bardziej powszechnym gatunkiem 304. W przypadku większości ogólnych zastosowań motoryzacyjnych i hydraulicznych odpowiednia i szerzej dostępna jest stal nierdzewna 304.

Jak wybrać odpowiedni zacisk do swojego zastosowania

Aby dokonać wyboru pomiędzy dwoma projektami, należy kierować się następującymi punktami decyzyjnymi:

• Średnica węża poniżej 25 mm: Opaska z pojedynczym uchem jest zwykle wystarczająca i łatwiejsza do zainstalowania w ciasnych przestrzeniach
• Średnica węża powyżej 30 mm: wybierz zacisk z podwójnym uchem, aby uzyskać bardziej równomierny rozkład nacisku
• Środowisko o wysokich wibracjach: podwójne ucho zapewnia lepszą odporność na zmęczenie dzięki zrównoważonemu obciążeniu zaciskającemu
• Bardzo ograniczony luz promieniowy: może być konieczny dolny profil po zaciśnięciu pojedynczego ucha
• Materiał węża sztywny lub grubościenny: Zacisk z podwójnym uchem zapewnia większą siłę zacisku potrzebną do całkowitego skompresowania materiału
• Specyfikacja zamiennika OEM: zawsze dopasowuj typ zacisku określony przez producenta, aby zachować prawidłową geometrię uszczelnienia

W przypadku wymiany zacisku na istniejący zespół najbezpieczniejszym podejściem jest dokładne dopasowanie oryginalnego typu, rozmiaru i materiału zacisku. Zastąpienie innej konstrukcji — nawet takiej, która wydaje się pasować — może skutkować niewystarczającą siłą uszczelniającą lub brakiem możliwości prawidłowego osadzenia w rowku mocującym złączki.
